    名称：日本岛电PID调节器SR90系列
    型号：SR90系列
    暂无产品简介内容

    型号

    SR90系列是0.3级的PID智能调节器, 具有双四位显示, 双输出, 模拟变送输出, 数字通讯, 断线报警，上下限报警等功能，前面板防护等级IP66。

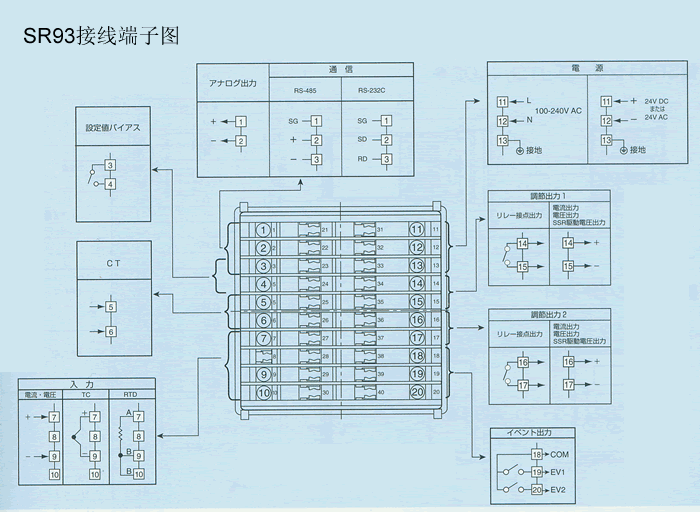

    SR93-

    DIN 标准: 高96×宽96×深 110mm , 面板开孔尺寸: 92× 92mm

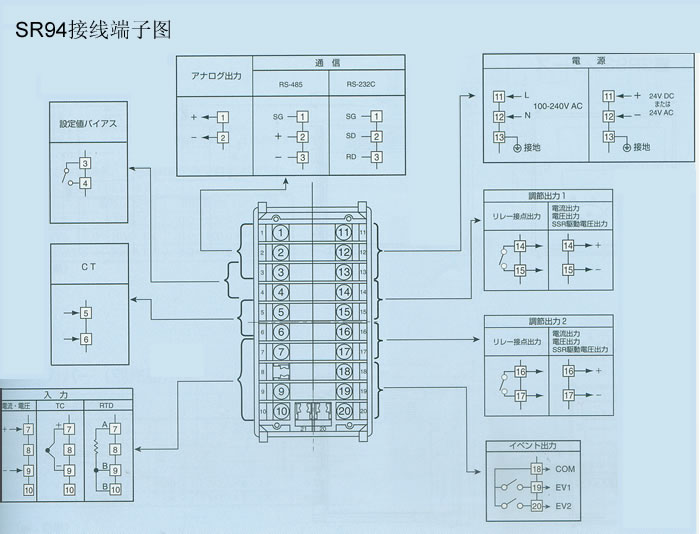

    SR94-

    DIN 标准: 高96×宽48×深 110mm , 面板开孔尺寸: 92× 45mm

    输入类型及测量范围直流输入类型的显示量程-1999-9999小数点位置可设

    8

    自由输入

    热电偶:B:0～1800,R:0～1700,S:0～1700,K1:100.0～400.0,K2:0.0～800.0,K3:-200～1200,E:0～700,J:0～600,T:-199.9～200.0,N:0～1300,PLII:0～1300,Wre5-26:0～2300,U:-199.9～200.0,L:0～600℃

    Pt100铂电阻:–200～600,-100.0～100.0,-50.0～50.0,0.0～ 200 .0℃ ( JPt100略)


    直流毫伏:-10～10,0～10,0～20,0～50,10～50,0～100mV

    4

    直流电流: 0～20mA,4～20mA,输入阻抗: 250Ω

    6

    直流电压: -1～1,0～1, 0～2, 0～5,1～5, 0～10V DC负载阻抗:<600KΩ

    调节输出(1)类型

    Y-

    继电器接点,时间比例周期:1～120秒,接点容量:240V AC 2A /阻性

    I-

    电流4～20mA DC, 负载阻抗< 600Ω

    P-

    固态继电器驱动, 12±1.5V DC/ ***30mA,时间比例周期1～120秒

    V-

    电压0～10V DC, 负载电流< 2mA

    调节输出(2)类型正反作用可设(选件)

    N-

    无

    Y-

    继电器接点,时间比例周期1～120秒,接点容量:240V AC 2A /阻性

    I-

    电流4-20mA DC, 负载阻抗< 600Ω

    P-

    固态继电器驱动,12V±1.5V DC/***30mA,比例周期1～120秒

    V-

    电压0～10V DC, 负载电流<2mA

    电源

    90-

    100～240V AC±10% ,50/60Hz

    08-

    24V AC/DC±10%, 50/60Hz

    事件输出（选件）(加热器断线报警仅
    | 调节输出    (1)为Y型/P型输出时可选)

    0

    无

    1

    事件输出:EV1, EV2 接点容量:240V AC 1A /阻性

    2

    事件输出:EV1 及 30A 加热器断线报警(接点: 1.5A /阻性)

    3

    事件输出:EV1 及 50A 加热器断线报警(接点: 1.5A /阻性)

    选件
    （仅选一种）

    模拟发送

    00

    无

    30

    0～10mV DC, 输出阻抗:10Ω

    40

    4～20mA DC, 负载阻抗<300Ω

    60

    0～10V DC, 负载电流<2 mA

    双设定值(SB)

    08

    1点(范围:-1999～5000),无电压接点或OC门输入

    模拟发送和双设定值(SB)

    38

    0～10mV DC, 输出阻抗:10Ω+ SB (1点)

    48

    4～20mA DC, 负载阻抗<300Ω+ SB (1点)

    68

    0～10V DC, 负载电流<2 mA + SB (1点)

    数字通讯接口

    05

    RS485 地址：1～255

    07

    RS 232C

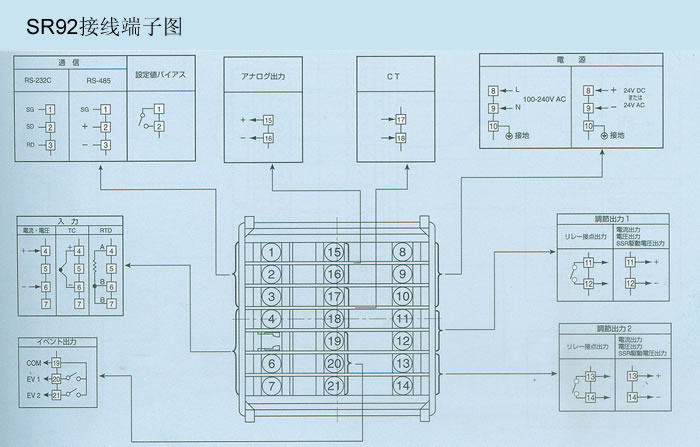

    型号

    SR92是0.3级的PID智能调节器, 具有双四位显示, 双输出, 模拟变送输出, 数字通讯, 断线报警，上下限报警等功能，前面板防护等级IP66。

    SR92-

    DIN标准: 高72×宽72×深 110mm , 面板开孔尺寸: 68× 68mm

    输入类型及测量范围（直流输入类型的显示量程-1999～9999及小数点位置可设）

    8

    自由输入

    热电偶: B:0～1800,R:0～1700,S:0～1700,K1:100.0～400.0,K2:0.0～800.0,K3:-200～1200,E:0～700,J:0～600,T:-199.9～200.0,N:0～1300,PLII:0～1300,Wre5-26:0～2300,U:-199.9～200.0,L:0～600℃

    Pt100铂电阻:–200～600,-100.0～100.0,-50.0～50.0,0.0～ 200 .0℃ (JPt100略)


    直流毫伏-10～10,0～10,0～20,0～50,10～50,0～100mV

    4

    直流电流: 0～20mA,4～20mA,输入阻抗: 250Ω

    6

    直流电压: -1～1,0～1, 0～2, 0～5,1～5, 0～10V输入阻抗:500KΩ

    调节输出（1）类型

    Y-

    继电器接点,比例周期1～120秒,接点容量:240V AC 2A 阻性

    I-

    电流4～20mA DC, 负载阻抗<600Ω

    P-

    固态继电器驱动,比例周期1～120秒,12±1.5V DC/***30mA

    V-

    电压0～10V DC, 负载电流< 2mA

    调节输出（2）类型正反作用可设(选件)

    N-

    无

    Y-

    继电器接点,比例周期1～120秒,接点:240V AC 2A 阻性

    I-

    电流4～20mA DC, 负载阻抗< 600Ω

    P-

    固态继电器驱动,比例周期1～120秒,12V±1.5V DC/***30mA

    V-

    电压0～10V DC, 负载电流<2mA

    电源

    90-

    100～240V AC±10%(50/60Hz)

    08-

    24V AC/DC±10%(50/60Hz)

    事件输出（选件）(加热器断线仅调节输出(1)为Y型/P型输出时可选)

    0

    无

    1

    事件输出:EV1,EV2 接点:240V AC 1A /阻性

    2

    事件输出:EV1 及 30A 加热器断线报警(接点:1/阻性)

    3

    事件输出:EV1 及 50A 加热器断线报警(接点:1/阻性)

    隔离模拟变送(选件)

    0

    无

    3

    0～10mV DC, 输出阻抗:10Ω

    4

    4～20mA DC, 负载阻抗<300Ω

    6

    0～10V DC, 负载电流<2 mA

    数字通讯接口或双设定值(SB)（任选一种）

    0

    无

    5

    RS485 地址：1～255

    7

    RS 232C

    8

    1点(范围:-1999～5000),无电压接点或OC门输入

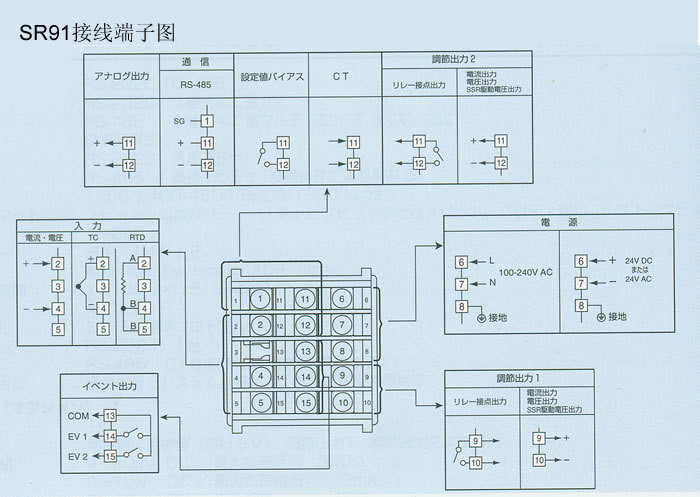

    型号

    SR91是0.3级的PID智能调节器具有双四位显示双输出模拟变送输出数字通讯断线报警，上下限报警，双设定值等功能。前面板防护等级IP66。

    SR91-

    DIN标准: 高48×宽×深 110mm,面板开孔尺寸: 45× 45mm

    输入类型及测量范围直流输入类型的显示量程-1999～9999,小数点位置可设

    8

    自由输入

    热电偶: B:0～1800,R:0～1700,S:0～1700,K1:100.0～400.0,K2:0.0～800.0,K3:-200～1200,E:0～700,J:0～600,T:-199.9～200.0,N:0～1300,PLII:0～1300,Wre5-26:0～2300,U:-199.9～200.0,L:0～600℃

    Pt100铂电阻:–200～600,-100.0～100.0,-50.0～50.0,0.0～ 200 .0℃( JPt100略)

    直流毫伏-10～10,0～10,0～20,0～50,10～50,0～100mV

    4

    直流电流: 0～20mA,4～20mA DC,输入阻抗: 250Ω

    6

    直流电压: -1～1,0～1, 0～2, 0～5,1～5, 0～10 V DC

    调节输出(1)

    类型

    Y-

    继电器接点,比例周期1～120秒,接点容量:240V AC 2A阻性

    I-

    电流4～20mA DC, 负载阻抗<600Ω

    P-

    固态继电器驱动, 12±1.5V DC/***30mA , 比例周期1～120秒,

    V-

    电压0～10V DC, 负载电流< 2Ma

    电源

    90

    100～240V AC±10%(50/60Hz)

    08

    24V AC/DC±10%(50/60Hz)

    事件输出（选件）

    0

    无

    1

    事件输出:EV1,EV2 接点容量:240V AC 1A阻性

    选件（任选一种

    调节输出(2)

    N

    无

    Y

    继电器接点,比例周期1～120秒,240V AC 2A/阻性

    I

    电流4～20mA DC, 负载阻抗< 600Ω

    P

    固态继电器驱动, 12±1.5V  比例周期1～120秒

    V

    电压0～10V DC, 负载电流<2mA

    加热器断线报警（仅调节输出(1)为Y/P输出时可选

    1

    30A加热器断线报警,接点容量:240V AC 1A/阻性

    2

    50A加热器断线报警,接点容量:240V AC 1A/阻性

    模拟发送

    3

    0～10mV DC 输出阻抗:10Ω

    4

    4～20mA DC 负载阻抗<300Ω

    6

    0～10V DC 负载电流<2 mA

    数字通讯接口

    5

    RS485 地址：1～255

    双设定值(SB)

    8

    1点(设定范围:-1999～5000),无电压接点或OC门输入
