    产品明细

    名称：固态继电器
    型号：固态继电器
    暂无产品简介内容
    注意事项
      安全操作；维修人员必须首先切端电源，才能检查输出线路 。切勿带电操作！
      额定电流的选择：由于晶闸管模块的过载能力比一般电磁元件小，为提高长期工作可靠性，合理的留有电流余量是必要地，对于一般负载（电阻型）额定有效值工作电流可按表称值地60％来选择,但必须考虑一些特殊负载条件，以避免过大的冲击电流和过电压对器件性能造成不必要的损害。白炽灯，电炉等类的“冷阻”特性造成开通瞬间的浪涌电流超过额定工作电源的数倍。某些类型的灯在烧断瞬间会出现低阻抗，气体和放电通道以及容性负载和切换电容器造成瞬间短路，可在线路中进一步串连电阻或电感作为限流措施，马达的开启，堵转，关闭等也会产生较大的冲击电流和电压，中间继电器，电磁阀吸合不可靠时引起抖动，以及电容换相电机，换相时电容充电电压和输入电源的叠加会在SSR两端造成二倍高电压，例如：SSR用于电力电容器投切控制的规则是：（1）电感限流：（2）投切前、放电电容的残余电压，此时，变压器的次级负载不能开路，三相负载要平衡，调压电路采用缓启动和缓关断，能避免电源合闸或断电引起的瞬间浪涌电压，浪涌电流异常。
      SSR用于电磁阀和中间继电器，正常负载工作电流很小，一般选用小功率SSR,又因负载为电感，可靠性较低。国内，国外设备上，大都在线圈间 并联一只功率电阻，提高了SSR的开通率和吸收断开瞬间浪涌电压。
      通态时损耗是SSR发热的主要的原因，此时，元件承受的热耗散功率是：P耗＝V饱和压降×有效值工作电流，例如当通过100A工作电流是，晶闸管通态有效压降一般小于1.5V耗散时约150W.SSR工作结温度不得超过125℃，相对底板（壳温）的温升，一般不超过80℃这时须根据实际工作环境条件，合理选用散热器尺寸，应避免因过热引起的失控（常通），甚至造成产品损失。否则应降低工作电流使用，器件才可靠，连续负载电流小于5A的固态继电器可选择线路板安装型大功率10A以下的固态继电器安装时可采用散热条件良好仪器底板，10A及10A以上的固态继电器需配散热器，固态继电器与散热器安装面须涂一层导热硅脂或加垫导热模，当固态继电器连续使用在30A以下时可采用自然风冷，连续工作电流超过30A时，需采用强制风冷。

    【希曼顿固态的特点】
    • 光电隔离的输入级，TTL电平兼容的输入，直流24V或脉冲（4-24V）触发方式。
    • 高于2000V的输入、输出及底壳间的安全绝缘电压，UL认可的安全部件
    • 无触点，无机械运动部件，无火花，无动作噪音，耐震动，长寿命。
    • 小的死区电压、小的谐波干扰（Z型）内部自带RC吸收电路。
    • 交流工作电流3－500A，工作电压220－380V全系列。
    • 工业级产品采用晶闸管芯片和铜瓷键合（DCB）底板。

    型号参数列表：


    型号(S普通型)
    功率控制方式为双向晶闸管

    工作

    电流

    		 工作电
    压范围    		 控制
    电压    		 截至态漏电流 冷却条件 外型尺寸（mm）

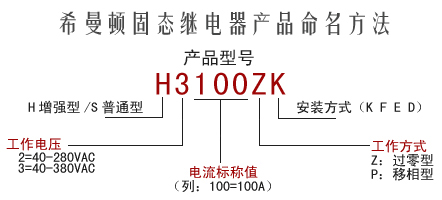

    S203ZL/S203ZW 3A 12～440V 3～5V <1mA 自然   型号最后一位字母代表封装形式，请以下列字母对照尺寸。
    L：37×14.4×26 立式
    W：30×33×21 卧式
    C：35×15×35 立式
    K：63×48×26 方块式
    安装孔距47.2
    F：92×21×36 长条式
    安装孔距80
    S204ZW 4A 12～440V 3～5V <1mA 自然
    S208ZK 8A 12～440V 4～24V <8mA 自然
    S210ZK 10A 12～440V 4～24V <8mA 自然
    S212ZK 12A 12～440V 4～24V <8mA 自然
    S225ZF/S225ZK 25A 12～440V 4～24V <8mA 自然
    S240ZF/S240ZK 40A 12～440V 4～24V <8mA 自然
    S303ZL/S303ZW/S303ZC 3A 12～440V 3～5V <3mA 自然
    S304ZW/S304ZW 4A 12～440V 3～5V <3mA 自然
    S306ZL/S306ZL 6A 12～440V 3～5V <3mA 自然
    S308ZK 8A 12～440V 4～24V <12mA 自然
    S310ZK 10A 12～440V 4～24V <12mA 自然
    S312ZK 12A 12～440V 4～24V <12mA 自然
    S325ZF\S325ZK 25A 12～440V 4～24V <12mA 自然
    S340ZF\S340ZK 40A 12～440V 4～24V <12mA 自然
    型号(H增强型)
    功率控制方式为单硅反并联    		 工作电流

    工作电

    压范围

    		 控制
    电压    		 截至态漏电流 冷却条件 外型尺寸（mm）
    H275ZF/H275ZK/
    H275PF/H275PK    		 75A 12～440V 4～24V <8mA 风冷
      型号最后一位字母代表封装形式，请以下列字母对照尺寸。
    K：63×48×26 方块式
    安装孔距47.2
    F：92×21×36 长条式
    安装孔距80
    E：92×24×44长条式
    安装孔距80
    D：92×29.5×45 长条式
    安装孔距80
    N：92×39×48 长条式
    安装孔距80
    Q1：115×53.6×52
    安装孔距80×38
    Q2：125×62×56
    安装孔距80×38
    　
    H375ZF/ H375ZK/
    H375PF/ H375PK    		 75A 12～510V 4～24V <12mA 风冷
    H380ZF/H380ZF 80A 12～510V 4～24V <12mA 风冷
    H3100ZF/H3100PF 100A 12～510V 4～24V <12mA 风冷
    H3120ZF/H3120PF 120A 12～510V 4～24V <12mA 风冷
    H3150ZE/H3150PE 150A 12～510V 4～24V <12mA 风冷
    H3200ZE/H3200PE 200A 12～510V 4～24V <12mA 风冷
    H3220ZF/H3220PF 220A 12～510V 4～24V <12mA 风冷
    H3250ZD/H3250PD 250A 12～510V 4～24V <12mA 风冷
    H3300ZD/H3300PD 300A 12～510V 4～24V <12mA 风冷
    H3340ZD/H3340ZN
    H3340PD/H3340PN    		 340A 12～510V 4～24V <12mA 风冷
    H3400ZQ1/H3400PQ1 400A 12～510V 4～24V <12mA 风冷
    H3500ZQ2/H3500PQ2 500A 12～510V 4～24V <12mA 风冷
