安全操作；维修人员必须首先切端电源，才能检查输出线路 。切勿带电操作！
额定电流的选择：由于晶闸管模块的过载能力比一般电磁元件小，为提高长期工作可靠性，合理的留有电流余量是必要地，对于一般负载（电阻型）额定有效值工作电流可按表称值地60％来选择,但必须考虑一些特殊负载条件，以避免过大的冲击电流和过电压对器件性能造成不必要的损害。白炽灯，电炉等类的“冷阻”特性造成开通瞬间的浪涌电流超过额定工作电源的数倍。某些类型的灯在烧断瞬间会出现低阻抗，气体和放电通道以及容性负载和切换电容器造成瞬间短路，可在线路中进一步串连电阻或电感作为限流措施，马达的开启，堵转，关闭等也会产生较大的冲击电流和电压，中间继电器，电磁阀吸合不可靠时引起抖动，以及电容换相电机，换相时电容充电电压和输入电源的叠加会在SSR两端造成二倍高电压，例如：SSR用于电力电容器投切控制的规则是：（1）电感限流：（2）投切前、放电电容的残余电压，此时，变压器的次级负载不能开路，三相负载要平衡，调压电路采用缓启动和缓关断，能避免电源合闸或断电引起的瞬间浪涌电压，浪涌电流异常。
SSR用于电磁阀和中间继电器，正常负载工作电流很小，一般选用小功率SSR,又因负载为电感，可靠性较低。国内，国外设备上，大都在线圈间 并联一只功率电阻，提高了SSR的开通率和吸收断开瞬间浪涌电压。
通态时损耗是SSR发热的主要的原因，此时，元件承受的热耗散功率是：P耗＝V饱和压降×有效值工作电流，例如当通过100A工作电流是，晶闸管通态有效压降一般小于1.5V耗散时约150W.SSR工作结温度不得超过125℃，相对底板（壳温）的温升，一般不超过80℃这时须根据实际工作环境条件，合理选用散热器尺寸，应避免因过热引起的失控（常通），甚至造成产品损失。否则应降低工作电流使用，器件才可靠，连续负载电流小于5A的固态继电器可选择线路板安装型大功率10A以下的固态继电器安装时可采用散热条件良好仪器底板，10A及10A以上的固态继电器需配散热器，固态继电器与散热器安装面须涂一层导热硅脂或加垫导热模，当固态继电器连续使用在30A以下时可采用自然风冷，连续工作电流超过30A时，需采用强制风冷
型号参数列表：
型号(S普通型) 功率控制方式为双向晶闸管
工作电 压范围
控制 电压
截至态漏电流
冷却条件
外型尺寸（mm）
S203ZL/S203ZW
3A
12～440V
3～5V
<1mA
自然
型号最后一位字母代表封装形式，请以下列字母对照尺寸。
L：37×14.4×26 立式
W：30×33×21 卧式
C：35×15×35 立式
K：63×48×26 方块式 安装孔距47.2
F：92×21×36 长条式 安装孔距80
S204ZW
4A
S208ZK
8A
4～24V
<8mA
S210ZK
10A
S212ZK
12A
S225ZF/S225ZK
25A
S240ZF/S240ZK
40A
S303ZL/S303ZW/S303ZC
<3mA
S304ZW/S304ZW
S306ZL/S306ZL
6A
S308ZK
<12mA
S310ZK
S312ZK
S325ZF\S325ZK
S340ZF\S340ZK

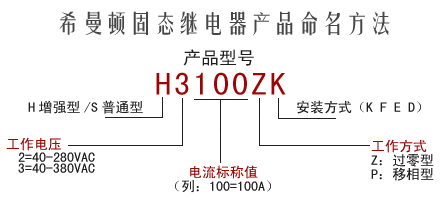

型号(H增强型) 功率控制方式为单硅反并联
工作电流
H275ZF/H275ZK/ H275PF/H275PK
75A
风冷
型号最后一位字母代表封装形式，请以下列字母对照尺寸。 K：63×48×26 方块式 安装孔距47.2 F：92×21×36 长条式 安装孔距80 E：92×24×44长条式 安装孔距80 D：92×29.5×45 长条式 安装孔距80 N：92×39×48 长条式 安装孔距80 Q1：115×53.6×52 安装孔距80×38 Q2：125×62×56 安装孔距80×38
H375ZF/ H375ZK/ H375PF/ H375PK
12～510V
H380ZF/H380ZF
80A
H3100ZF/H3100PF
100A
H3120ZF/H3120PF
120A
H3150ZE/H3150PE
150A
H3200ZE/H3200PE
200A
H3220ZF/H3220PF
220A
H3250ZD/H3250PD
250A
H3300ZD/H3300PD
300A
H3340ZD/H3340ZN H3340PD/H3340PN
340A
H3400ZQ1/H3400PQ1
400A
H3500ZQ2/H3500PQ2
500A
